PCB 文件轉GBR/坐標 方法 PROTEL 99SE 軟件
本公司一般分為3種軟件 PROTEL99SE ,PADS, DXP

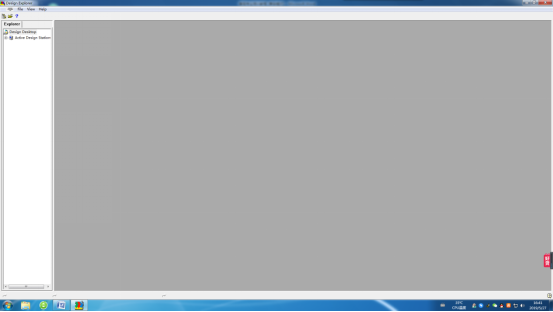

1. 打開PROTEL 99SE 軟件
用FILE---OPEN 或點擊

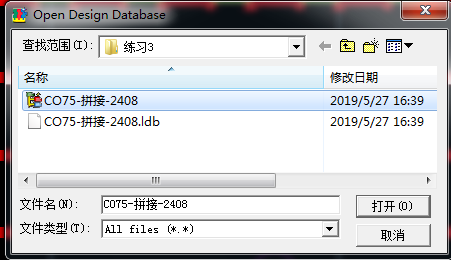

出現如下對話框

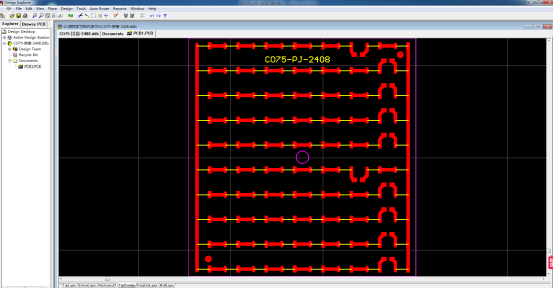

打開你要用的PCB文件
轉出GBR方法 操作如下：

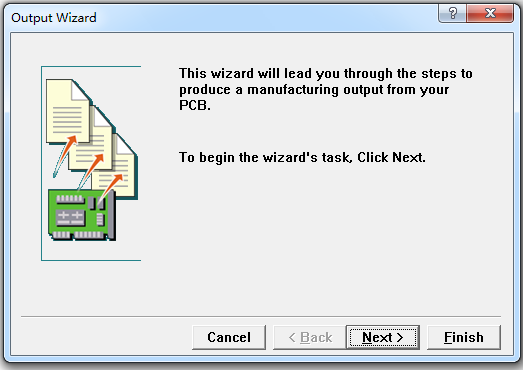

FILE----CAM MANAGER 出下如下對話模
選擇下一步一直選擇下一步直至出現如下 點擊
然后再移過擇NEXT (下一步) 如果是轉GBR文件,則出現….

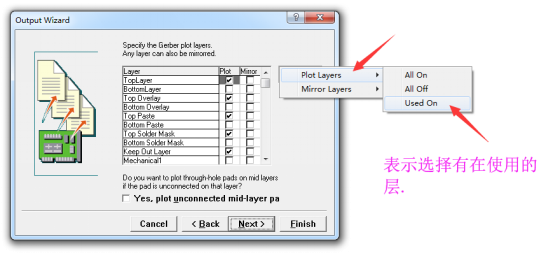

選擇PLOT LAYSERS –USERON 表示需要輸出的層為有圖形的層。然后選擇NEXT 直到
下圖：

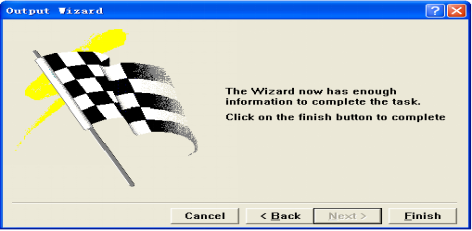

選擇FINISH

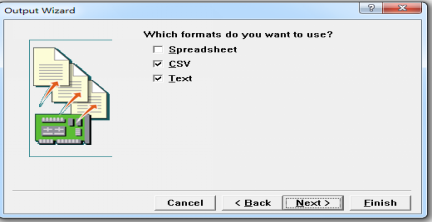

如果是轉坐標測出現
一直接NEXT 直到最后按FINISH 完成.
輸出路徑的選擇存放
在剛才轉的基本上 選擇 TOOLS---PREFERENCS 選擇你要轉出GERBER 文件的路徑 。然后按下F9鍵正常輸出GERBER。
